FusionGURU :: Фотогалерея :: Дверь (разборка, строение)
Дверь (разборка, строение)
Последовательность разборки двери.
Всего фотографий 36
Последнее фото добавлено 10.05.2011 10:13
Последнее фото добавил Casper

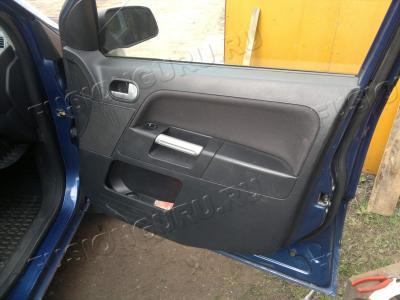

| Собственно сама дверь | |
|
|
| 10.05.2011 » 6323 » |
|

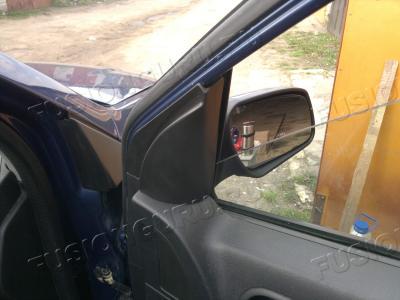

| Первой снимется крышка | |
|
|
| 10.05.2011 » 6809 » |
|

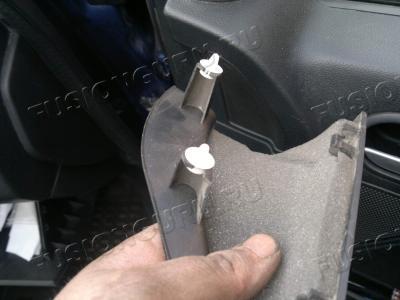

| Пистоны крышки | |
|
|
| 10.05.2011 » 7501 » |
|

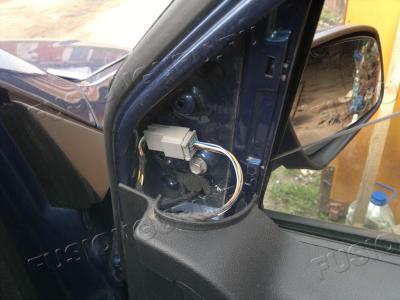

| Разъем проводки на зеркало (снимается потом, вместе со всей электрикой) | |
|
|
| 10.05.2011 » 6787 » |
|
| Вынимаем заглушку, за ней должен быть саморез | |
|
|
| 10.05.2011 » 6541 » |
|
| После ремонта может и не оказаться там самореза. | |
|
|
| 10.05.2011 » 6296 » |
|

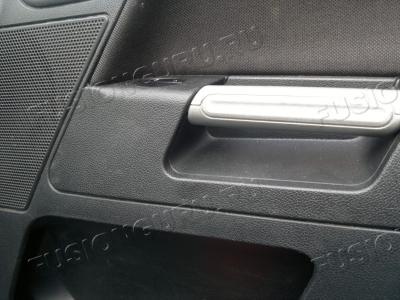

| Крышка ручки. | |
|
|
| 10.05.2011 » 6339 » |
|

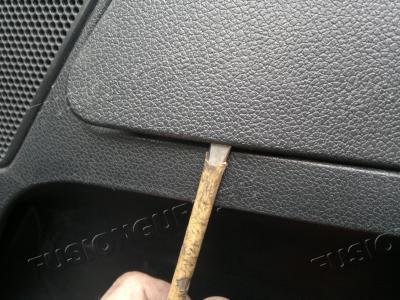

| Снимать лучше с острого угла. | |
|
|
| 10.05.2011 » 6636 » |
|
| На снятой крышке остались кнопки с проводами | |
|
|
| 10.05.2011 » 6344 » |
|

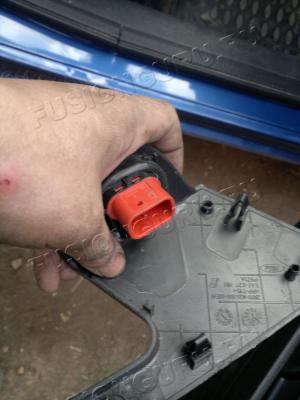

| Разъем кнопок на крышке | |
|
|
| 10.05.2011 » 6296 » |
|

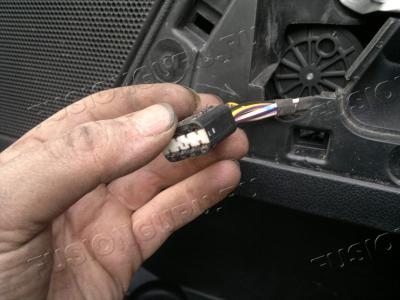

| Разъем ЭСП в двери | |
|
|
| 10.05.2011 » 6360 » |
|

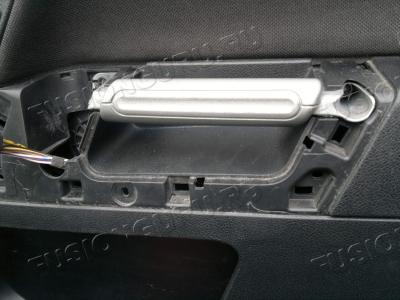

| Ручка двери не дает снять обшивку. Свинчиваем | |
|
|
| 10.05.2011 » 8081 » |
|

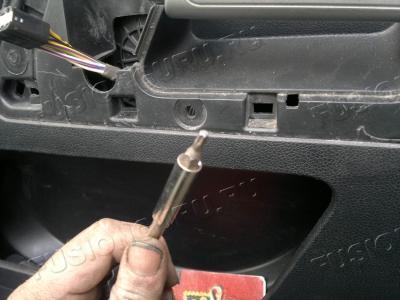

| Понадобится TORX | |
|
|
| 10.05.2011 » 8048 » |
|

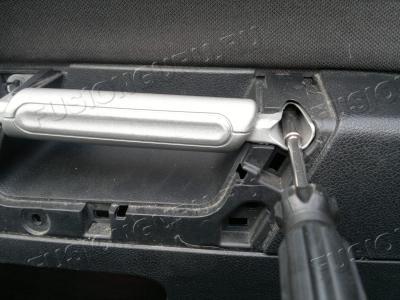

| Откручиваем ручку | |
|
|
| 10.05.2011 » 6367 » |
|

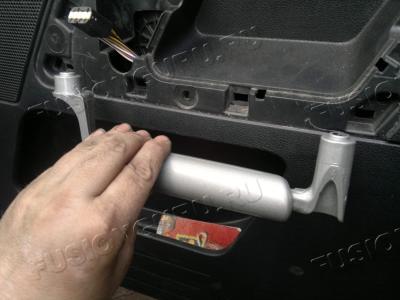

| Вытаскиваем ручку - в сторону ее | |
|
|
| 10.05.2011 » 6198 » |
|

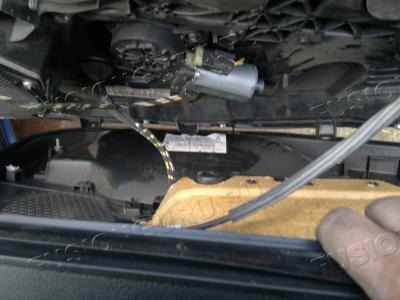

| Снятию обшивки мешают некоторые тросики | |
|
|
| 10.05.2011 » 6909 » |
|

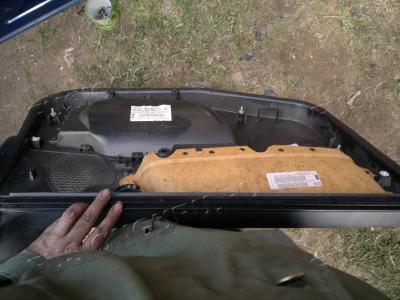

| Снятая обшивка | |
|
|
| 10.05.2011 » 6876 » |
|

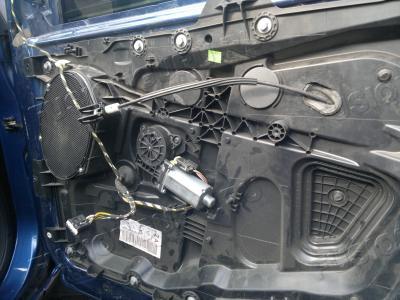

| Теперь есть доступ к внутренностям двери | |
|
|
| 10.05.2011 » 10069 » |
|

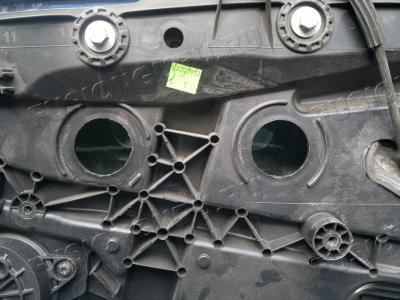

| отверстия снятия стекла | |
|
|
| 10.05.2011 » 7818 » |
|

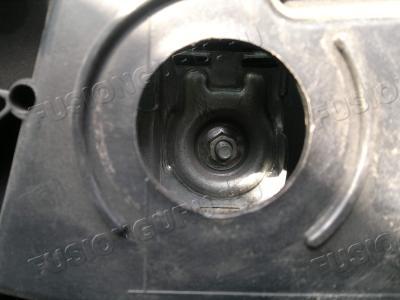

| Болт стекла | |
|
|
| 10.05.2011 » 7608 » |
|

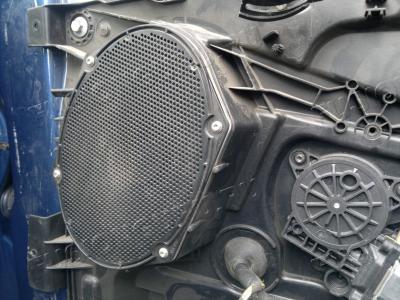

| Динамик. Держится на 4 саморезах | |
|
|
| 10.05.2011 » 6456 » |
|

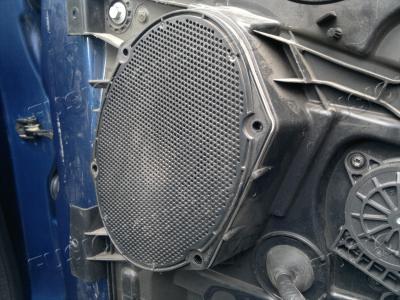

| Динамик открученый | |
|
|
| 10.05.2011 » 6522 » |
|

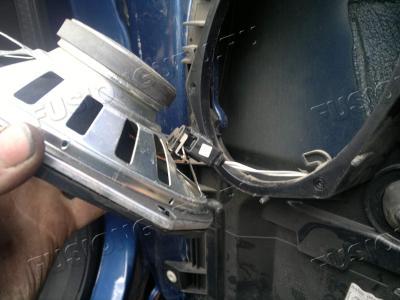

| Осторожно вытаскиваем. Там еще провод, который не нужно оторвать | |
|
|
| 10.05.2011 » 6604 » |
|

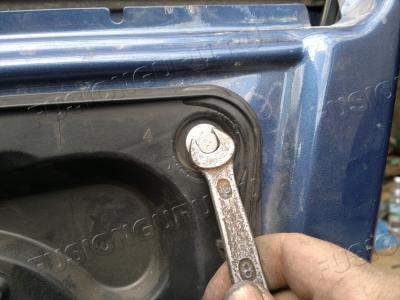

| Откручиваем 11 болтов крепления перепонки. | |
|
|
| 10.05.2011 » 6681 » |
|

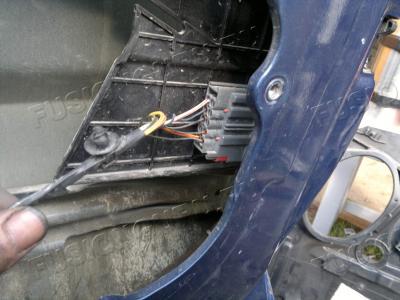

| Разъем замка и концевика | |
|
|
| 10.05.2011 » 9478 » |
|

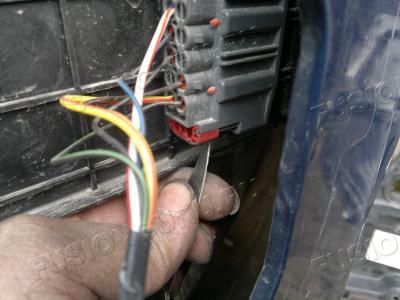

| Сначала сдвигаем красный флажок | |
|
|
| 10.05.2011 » 9071 » |
|

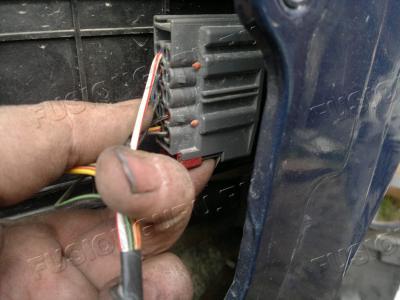

| Под флажком нажимаем на защелку | |
|
|
| 10.05.2011 » 8291 » |
|

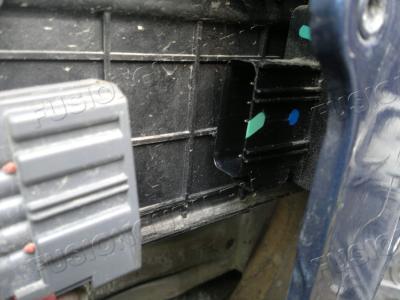

| Вытаскиваем разъем | |
|
|
| 10.05.2011 » 7978 » |
|

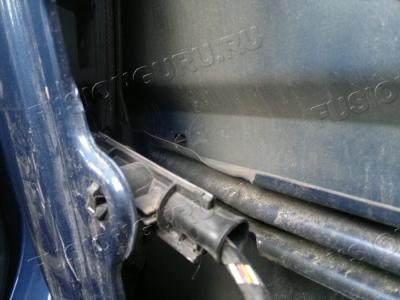

| Осталось только крепление жгута. | |
|
|
| 10.05.2011 » 6813 » |
|

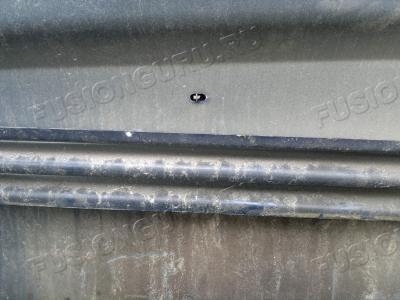

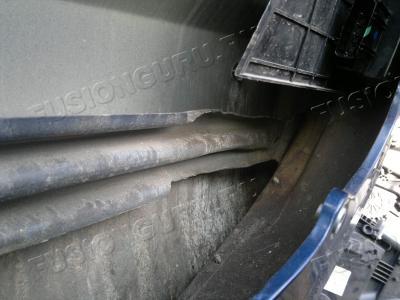

| Усилитель двери | |
|
|
| 10.05.2011 » 6909 » |
|
| Усилитель двери | |
|
|
| 10.05.2011 » 6940 » |
|

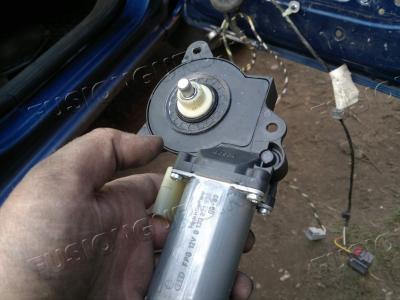

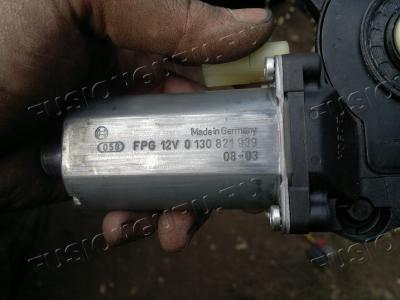

| Мотор ЭСП | |
|
|
| 10.05.2011 » 6853 » |
|
| Мотор ЭСП | |
|
|
| 10.05.2011 » 6974 » |
|

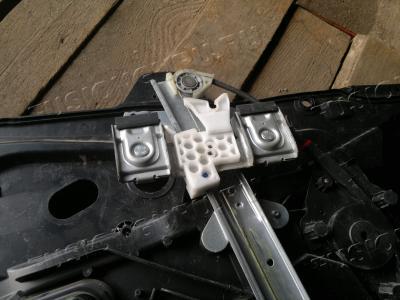

| Каретка стекла. | |
|
|
| 10.05.2011 » 8066 » |
|

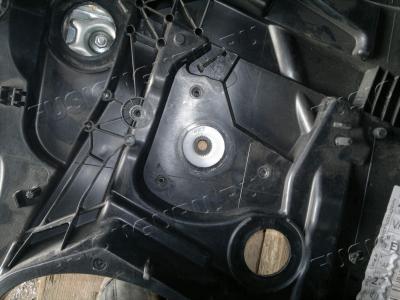

| Шестерня ЭСП | |
|
|
| 10.05.2011 » 6887 » |
|

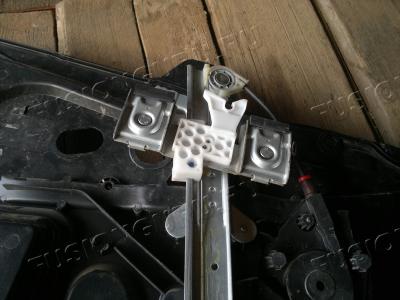

| Каретка в верхней мертвой точке | |
|
|
| 10.05.2011 » 6717 » |
|
